RELAY
T-16prose procedureUnverifiedHEADLIGHT RETRACTOR RELAY
Inspection

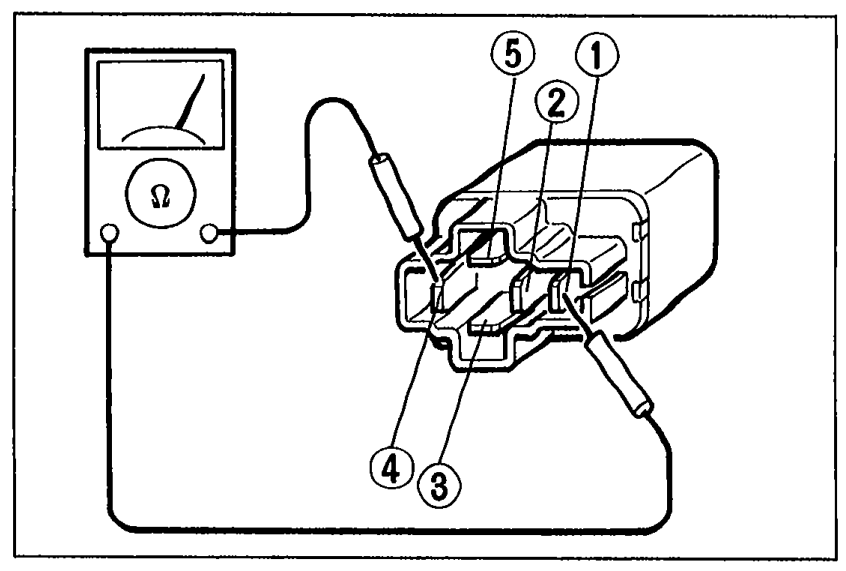

Headlight Retractor Relay inspection
- 1Check continuity between terminals of the relay.
05U0TX-018 - 2If not as specified, replace the retractor relay.
- 3If correct, go to Step 4.

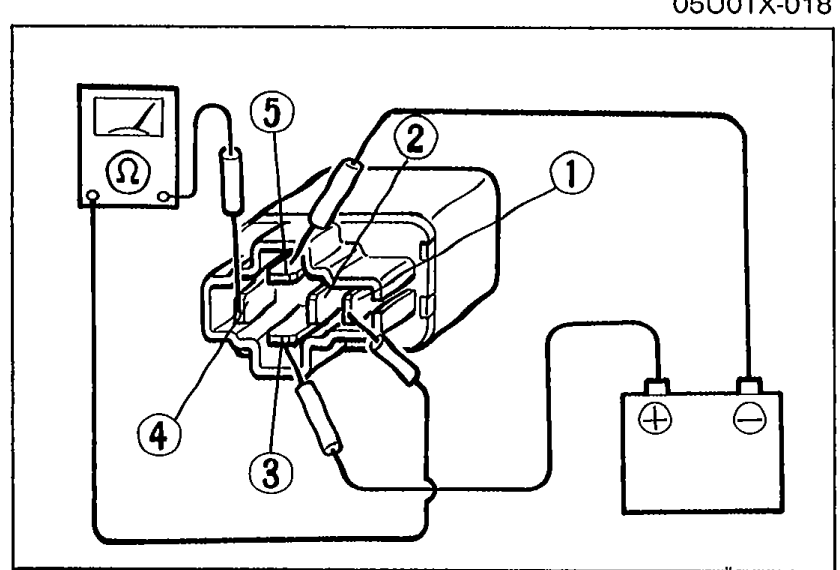

- 4Apply 12V to terminal 3 and ground terminal 5. Check continuity between terminals of the relay.
05U0TX-019 - 5If not as specified, replace the retractor relay.
Retractor relay continuity (Step 1)
1—4
ContinuityYes
2—4
ContinuityNo
3—5
ContinuityYes
Retractor relay continuity (Step 4 — 12V applied)
1—4
ContinuityNo
2—4
ContinuityYes
TURN AND HAZARD WARNING FLASHER UNIT
Inspection

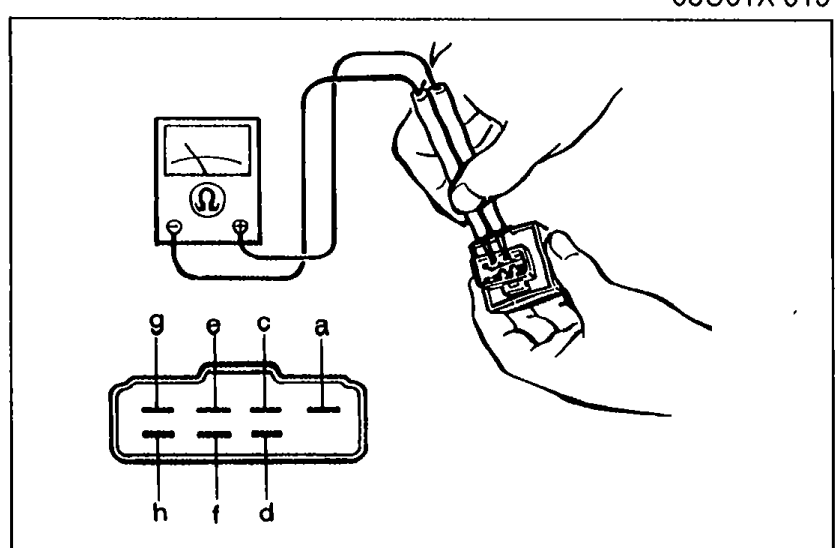

Turn and Hazard Warning Flasher Unit inspection
- 1Check continuity between terminals of the flasher unit.Set the ohmmeter to ×1000Ω range.
05U0TX-020 - 2If not as specified, replace the flasher unit.
Turn and Hazard Warning Flasher Unit continuity
a — c
ContinuityX
a — d
ContinuityX
a — e
ContinuityO
a — f
ContinuityO
a — g
ContinuityX
a — h
ContinuityX
c — a
ContinuityO
c — d
ContinuityO
c — e
ContinuityO
c — f
ContinuityO
c — g
ContinuityO
c — h
ContinuityO
d — a
ContinuityO
d — c
ContinuityX
d — e
ContinuityX
d — f
ContinuityX
d — g
ContinuityX
d — h
ContinuityX
e — a
ContinuityX
e — c
ContinuityX
e — d
ContinuityX
e — f
ContinuityX
e — g
ContinuityX
e — h
ContinuityX
f — a
ContinuityX
f — c
ContinuityO
f — d
ContinuityX
f — e
ContinuityX
f — g
ContinuityX
f — h
ContinuityX
g — a
ContinuityX
g — c
ContinuityX
g — d
ContinuityX
g — e
ContinuityX
g — f
ContinuityX
g — h
ContinuityX
h — a
ContinuityO
h — c
ContinuityO
h — d
ContinuityO
h — e
ContinuityO
h — f
ContinuityO
h — g
ContinuityO
NOTE
O: Indicates continuity X: No continuity
